1 产品细节图展示

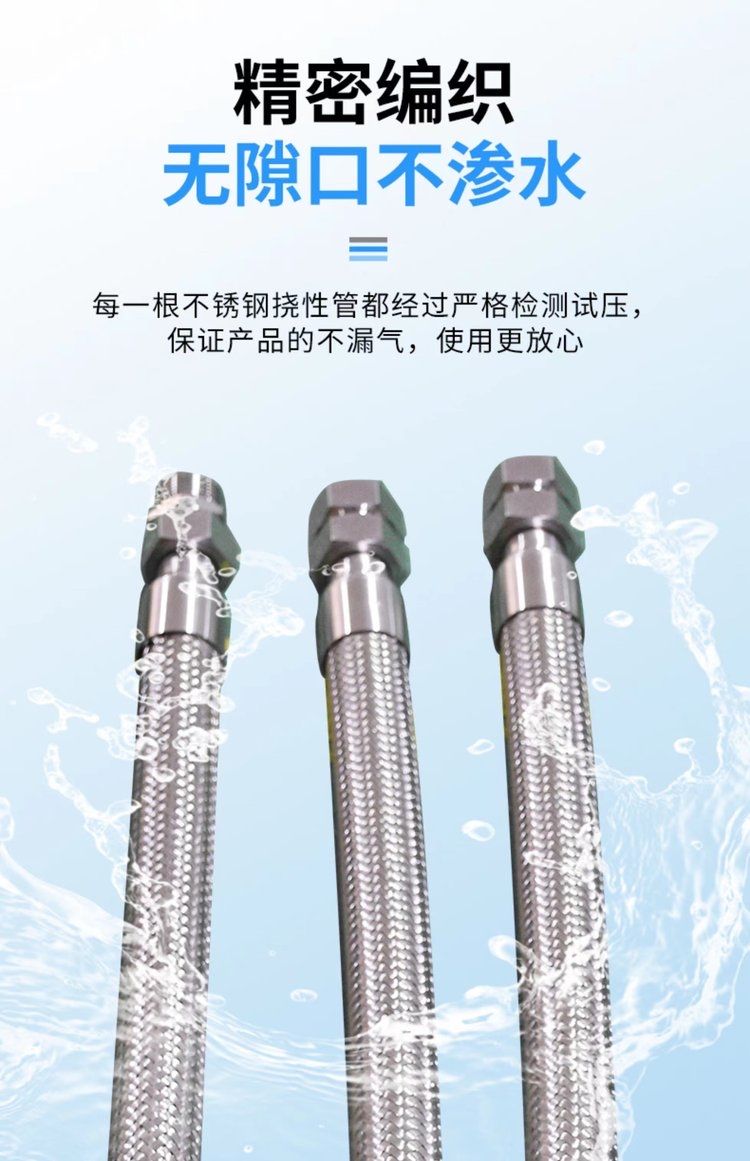

高清展示不锈钢金属编织层致密结构，体现抗拉抗压特性
护套与编织层贴合剖面凸显工艺精密性

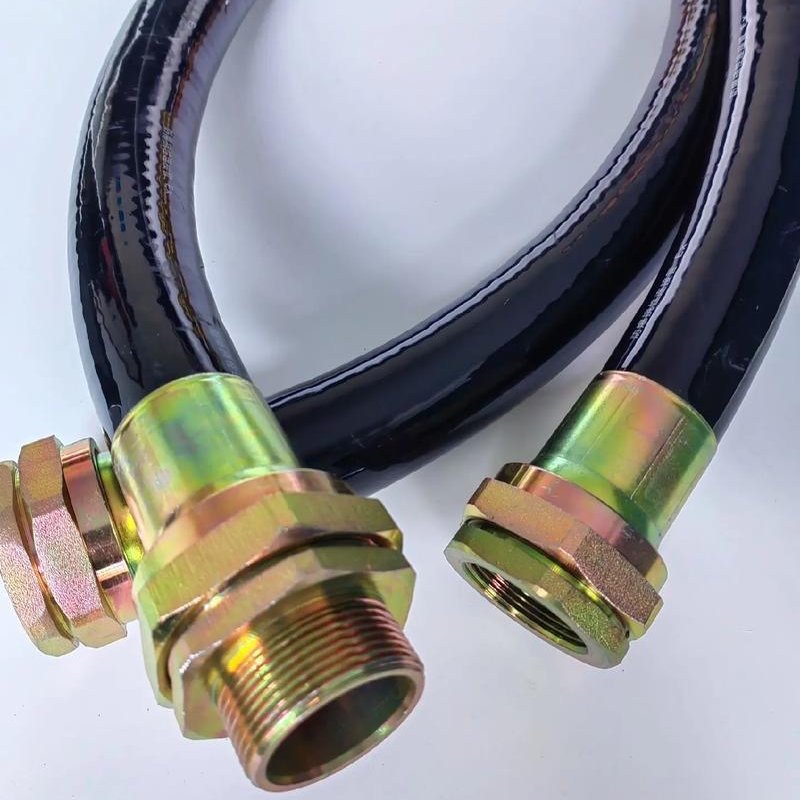

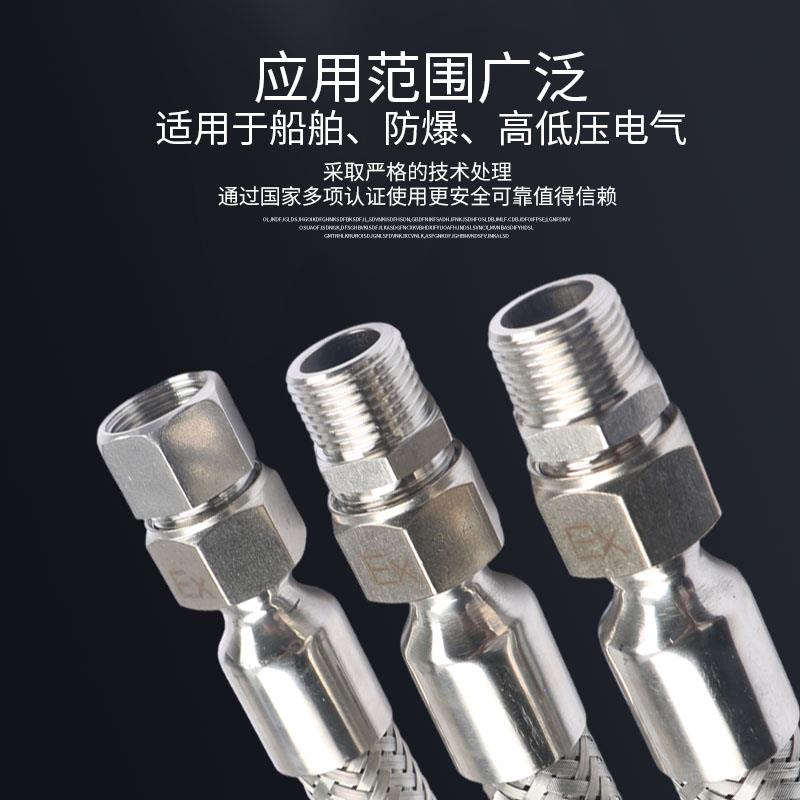

放大螺纹端口防爆密封结构如锥形压紧螺母与密封垫圈，明确标注防爆认证标识
实拍*小弯曲半径下的柔性表现例如DN20弯曲至100毫米，对比刚性管道局限
IP66防护等级测试场景图包含防喷水防尘实验
2 产品性能优势
本质安全防护 通过国家防爆认证GB 3836 有效隔离内部电弧火花 示例Ex d IIC T6 Gb认证适用ⅡC类气体环境
机械强度卓越 抗拉强度实测值300牛以上 抗压变形率小于百分之十经10千牛压力测试 耐磨性能超国标2倍
环境耐受性 零下40摄氏度至零上120摄氏度性能稳定 耐百分之十酸碱溶液浸泡240小时无腐蚀
防护等级保障 全系标配IP66防护 支持1米水深浸泡1小时及强喷水测试
3 用材与工艺

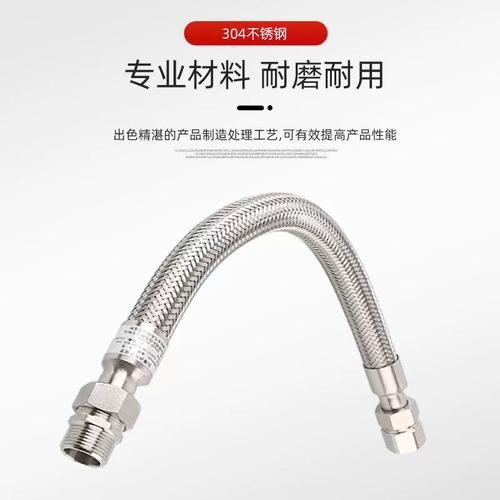

编织层 304不锈钢丝直径0.3毫米8层交错编织 抗拉强度提升百分之三十五 抗疲劳寿命延长
外护套 阻燃增强型PU材料阻燃等级V0 耐油抗UV老化 低温柔韧性佳
连接件 锻造黄铜镀镍 防爆螺纹精度达6g级 耐盐雾1000小时
密封结构 氟橡胶O型圈配合锥面压紧 永久变形率小于百分之八保障长期密封
4 参数表
防爆等级 Ex d IIC T6 Gb Ex tD A21 检测标准GB 38361 2010
防护等级 IP66全系标配 检测标准IEC 60529
适用温度 零下40摄氏度至零上120摄氏度 检测标准GBT 242322
公称管径DN 15毫米 20毫米 25毫米 32毫米 检测标准GBT 7306
螺纹接口 G1/2英寸 NPT3/4英寸 M25乘1.5 检测标准DIN 40430
*小弯曲半径 4倍管径 例如DN20对应80毫米 检测标准GBT 24483
5 型号体系
命名规则 BNG 管径 护套材质 防爆类型 示例BNG 20 PU Exd
管径范围 DN15至DN50
护套材质 PU PVC NYLON可选
防爆类型 Exd Exe ExtD可选
定制服务 支持非标长度0.5米至2米 混合螺纹端如G1/2英寸配NPT3/4英寸 特殊颜色标识
6 核心应用场景
石油化工 防爆泵机电缆连接 抗油气腐蚀 消除振动断裂风险
煤矿井下 采掘设备移动供电线路 阻燃护套防煤尘点燃 抗冲击
制药工厂 防爆区仪表信号线保护 IP66防护耐受冲洗消毒
粮储仓库 除尘风机电源接口 防粉尘渗透 杜绝爆炸隐患
7 包装与运输
工业级防护 单根PE缠绕膜防刮擦 瓦楞纸板端头保护 木箱加固符合出口标准
智能标识 二维码标签扫码获取电子认证证书及安装视频 箱体印防爆警示标识
仓储优化 可折叠设计减少百分之四十运输体积
8 使用说明
安全警示
严禁超*小弯曲半径使用 附弯曲半径示意图
必须与同等级防爆设备配套使用 红字重点标注
安装三步法
第1步 旋紧螺纹至密封垫压缩三分之一 扭矩不超过25牛米
第2步 用防爆胶泥填充端口空隙 附操作视频链接
第3步 接地线可靠连接 图示接地位置
9 售后服务
质保承诺 36个月超长质保提供免费技术选型支持 行业标准为24个月
应急响应 防爆工程问题2小时电话指导 72小时现场支援限国内重点工业区
增值服务 免提供防爆区域布线设计指南 定期推送安全规范更新解读
